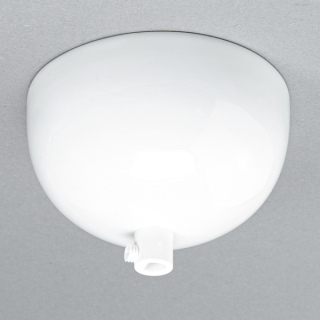

Leuchtenbaldachin aus Porzellan in Halbkugelform zur Abdeckung von Deckenanschlüssen. Zugentlastung und Befestigungsmutter im Lieferumfang enthalten.
Durch Standard 10er Loch auch für Pendelrohr- oder Kettenpendelleuchten geeignet (Materialzusammenstellung, siehe unten)
Kombinationen mir anderen Kabelzugentlastungen möglich.
- Maße ca.: D= 92mm, H= 50mm
- Auslassloch ca.: 10mm
- incl. Zugentlastung, Mutter M10x1
- Farbe: weiß, glasiert
Unter Umständen wird ein 3-Loch-Kabelaufhänger für die Leitungsbefestigung benötigt.
B) Porzellanbaldachin in Kombination mit Leuchtenpendelrohr, es werden benötigt:
- Klemmen (je nach Leitungsanschluss)
- Pendelrohraufhänger mit Gewinde M10x1
- 10er Pendelrohr mit Gewinde M10x1 (länge je nach Bedarf)
- 10er Stellring mit seitlicher Schraube
C) Porzellanbaldachin in für Kettenpendelleuchten, es werden benötigt:
- Klemmen (je nach Leitungsanschluss)
- Pendelrohraufhänger mit Gewinde M10x1
- Aufhängeröhrchen mit Gewinde M10x1
- 10er Stellring mit seitlicher Schraube
- Lampenkette
- Textilkabel für Kettenleuchten
Montagehinweis: Die Einführungen an den Zugentlastungen sind, insbesondere bei 3adrigen textilen Pendelleitungen, sehr eng, was auch sein muss, damit die Leitungen nicht herausrutschen. Umwickeln sie die Enden der Leitungen straff mit einer Lage Isolierband. So lassen sich die Leitungen gut fädeln. Ideal für bei Verwendung von textiler Anschlussleitung
Hinweis:
Der Einsatz dieses Artikels hat nach den Vorschriften des VDE zu erfolgen! Konsultieren Sie im Zweifelsfall ihren Elektrofachmann.
Welche Art von
Leuchtenaufhängung gibt es? Unsere Hilfe zu Leuchtenpendel und Deckenbefestigung erläutert die wichtigsten Montagearten von Leuchten.
Am Beispiel wie man
Textilkabel an eine Lampenfassung anschließt, erfahren Sie wie ein einfaches Leuchtenpendel angefertigt wird.
Welches (Textil-) Kabel für welche Anwendung benutzt wird haben wir in der
Textilkabel - Hilfe zusammengestellt.
