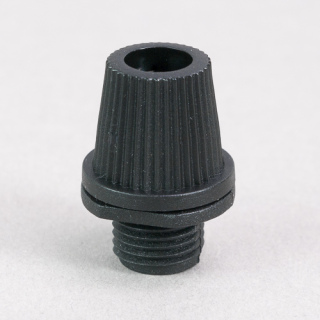

Klemmnippel aus Kunststoff mit Außengewinde für M10x1 schwarz

Artikelnummer: 100264-SW

zur DIREKTEN Montage an Standardfassungen mit M10x1 Gewindeanschluss
SCHWARZ

Kategorie: Fassungszubehör

Farbe

0,59 €

inkl. 19% USt. , zzgl. Versand (Maxibrief)

lieferbar

Lieferzeit innerhalb DE*: 2 - 4 Werktage



Kunststoff Klemmnippel bzw. Kabelzugentlastung mit Außengewinde M10x1, und seitlicher Madenschraube.

  • zur DIREKTEN Montage an Standardfassungen mit M10x1 Nippelgewinde.
  • Farbe: schwarz
  • Kunststoff / Nylon
  • Länge: 22mm
  • Außendurchmesser: 16mm
  • Durchgang: 6,8mm
  • Außengewinde: M10x1
  • Gewindelänge: 7mm

Montagetipp: Die 3adrige textile Pendelleitung ist extrem eng für diesen Klemmnippel. Umwickeln Sie das Leitungsende sehr straff mit einer dünnen Lage Istolierband. Nur so lässt sich das Kabel gut durch alle Lampendurchführungen fädeln. Leichter lassen sich hier 2adrige Pendelleitungen oder 2- bzw. 3adrige Anschlußleitungen montieren (bitte Außendurchmesser des Textilkabels beachten).

Informationen zur Anwendung und Montage finden Sie im Reitertab "Montagehilfe"

Hinweis:
Der Einsatz dieses Artikels hat nach den Vorschriften des VDE zu erfolgen! Konsultieren Sie im Zweifelsfall ihren Elektrofachmann.

Gewinde / Rohr: M10x1 / 10er Rohr
Farbe: schwarz
kleinste Liefermenge:1,00 stk

Einschraub-Klemmnippel für Lampenfassungen

Lösen Sie ggf. die kleine Schraube innen im Fassungsdeckel. Schrauben Sie die Zugentlastung ein und arrettieren Sie den Verdrehschutz wieder mit der kleinen Schraube.

In vielen Fällen empfiehlt es sich zuerst das Kabel durch die Zugentlastung zu fädeln. Verschließen Sie den Klemmnippel. Anschließend werden die Leitungsadern freigelegt und erst danach die Zugentlastung in den Fassungsdeckel geschraubt.
Zum Fädeln von Textilkabel, insbesondere von Leuchtenpendelleitung umwickeln Sie das Leitungsende straff mit einer dünnen Lage Isolierband. So geht es viel leichter!

Für die Montage als Kabelzugentlastung an Geräten ist, sofern ein geräteseitiges Nippelgewinde nicht vorhanden ist, eine zusätzliche Mutter M10x1 erforderlich.

Sie möchten eine Leuchte selbst bauen oder Ihren antiken Lüster rekonstruieren?
Unter den nachfolgenden Links haben wir viele nützliche Informationen zur Auswahl und Montage von Leuchten zusammengestellt

Leuchtenpendel "Hilfe"

Für die Auswahl des richtigen Textilkabels, zur Verwendung und zur Montage der Komponenten haben wir viele nützliche Informationen zusammengetragen:

Textilkabel "Hilfe"
