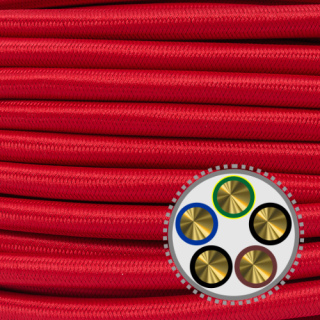

Das 5adrige textilumflochtene Installationskabel dient der ortsfesten Verlegung im Innenraum. Insbesondere in historischen Räumen ist dieses Stoffkabel besonders zur Aufputz-Sichtinstallation geeignet.
Dieses Textilkabel besitzt massive Kupferadern und ist deshalb als Leuchtenpendel oder Geräteanschlussleitung nicht zu verwenden.
- Typ: Mantelleitung NYM-J 5x1,5mm²
-
: 1,5mm²
-
: 5adrig, Rundleiter, massiv, Kupfer
- Nennspannung der Ader: 300/500V
- Aderisolation: PVC
- Ausführung: harmonisterte Adern mit Kabelmantel
- Umhüllung: gesamtumsponnen, geklöppeltes , Kunstfaser
-
: rot, ähnlich RAL 3020
- Außendurchmesser: ca. 11mm
-
Bundgröße / max. lieferbare, ungeschnittene Gesamtlänge: 50m (Preisvorteil bei Bundkauf)
- Basismaterial: VDE / CE
Hinweis:
Trotz der Basis eines NYM Feuchtraumkabels ist die textile Version nicht für den Außeneinsatz geeignet. Zum Einen kann das textile Geflecht in der Sonne ausbleichen. Andererseits besteht die Möglichkeit, dass die Fasern sich mit Wasser vollsaugen können und die Feuchtigkeit in das Innere von Schalter- und Verteilerdosen leiten.
Angaben zur Produktsicherheit
Herstellerinformationen:
Kabel-Schmidt
Schillerstr. 5
79423 Heitersheim
Deutschland
info@kabel-schmidt.de
https://www.kabel-schmidt.de
Hinweis:
Der Einsatz dieses Artikels hat nach den Vorschriften des
VDE zu erfolgen! Konsultieren Sie im Zweifelsfall ihren Elektrofachmann.
Nicht jedes Kabel ist für jeden Zweck geeignet. So müssen z.B. Schutzart, elektische Leistung und Funktion des Kabels beachtet werden. Für die Auswahl des richtigen Textilkabels, zur Verwendung, zur Verarbeitung und zur Montage der Komponenten haben wir viele nützliche Informationen zusammengetragen:
Textilkabel "Hilfe"
Bitte beachten Sie bei der Verwendung von Installationskabel vom Typ NYM die entsprechenden Verlegevorschriften und Richtlinien des VDE!
3adriges Kabel dient der Stromübertragung von Phase (schwarz oder braun), Nulleiter (blau) und Schutzleiter/Erde (grün-gelb)
Neben der Verwendung für Drehstrom (3-Phasen-Wechselstrom) wir das 5adrige Kabel auch für Lichtsteuerungen, wie z.B. Serienschaltungen verwendet.
Obwohl es auch 4adriges NYM gibt, wird dieses in der Praxis selten verwendet. Statt dessen wird 5adriges Kabel installiert. Nicht verwendete Adern bleiben frei.
NYM ist nicht zur Leuchtenverdrahtung geeignet
