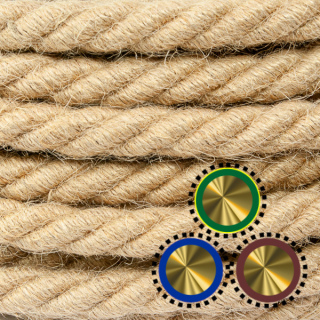

Äußerst dekorativ ist dieses dicke, seilartige Textilkabel. Als 3adriges Kabel ist es für Geräte und Leuchten der Schutzklasse I zugelassen. Das 3adrige Textilkabel wird als für Leuchten und Geräte verwendet.
Hinweis: Zum direkten Anschluss an Lampenfassungen, Stecker oder Kupplungen ist dieses Textilkabel zu dick! Vielmehr ist es als Elektrozuleitung in Leuchten mit interner Verteilerklemme oder als Weiterleitung von Abzweigdose zu Abzweigdose einzusetzen. An einigen antiken Deckenleuchten wurde diese spezielle Leitung verwendet. Einführungsdurchmesser beachten!
- Typ: 3x H05V-K, verseilt
-
: 0,75mm²
-
: 3adrig, feindrähtig, Kupfer
- Nennspannung der Ader: 300/500V
- Aderisolation: PVC mit zusätzlichem Füllgarn
- Umhüllung: geklöppeltes , Kunstfaser
-
: Jute, grobe Faser
- Außendurchmesser: ca. 12mm
- Durchmesser umsponnene Einzelader 5,7mm
-
: Tauartig, grob
-
/ max. lieferbare, ungeschnittene Gesamtlänge: 20m
Montagetipp: Zum Verhindern des Aufspleißens der Leitungsenden (Ader) ist Schrumpfschlauch 6,4mm besser geeignet als Isolierband.
Hinweis:
Der Einsatz dieses Artikels hat nach den Vorschriften des
VDE zu erfolgen! Konsultieren Sie im Zweifelsfall ihren Elektrofachmann.
Nicht jedes Kabel ist für jeden Zweck geeignet. So müssen z.B. Schutzart, elektische Leistung und Funktion des Kabels beachtet werden. Für die Auswahl des richtigen Textilkabels, zur Verwendung, zur Verarbeitung und zur Montage der Komponenten haben wir viele nützliche Informationen zusammengetragen:
"Hilfe" zur Auswahl von Textilkabel - Arten, Einsatzzweck und technische Grundlagen
Sie möchten eine Leuchte selbst bauen oder Ihren antiken Lüster rekonstruieren? In der Leuchtenpendel "Hilfe" erfahren Sie: Wie hänge ich eine Leuchte auf? Welche Möglichkeiten gibt es? Welche Teile werden benötigt?
Ein ausfühliches Beispiel zum Anschlus von Textilkabel an eine Lampenfassung - Verarbeitung und Montage
