SONDERPOSTEN (voluminösere Ausführung)
Diese Zugentlastung ist den Außenmaßen größer als üblich. So kann sie zu optischen Zwecken verwendet werden z.B. an Leuchtengehäuse.

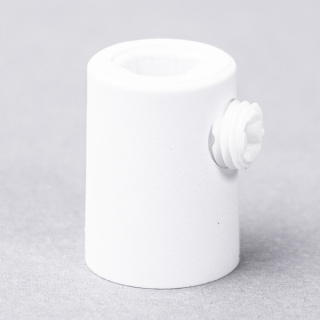

Kunststoff Zugentlastung bzw. Klemmnippel mit Innengewinde M10x1, und seitlicher Madenschraube.
Diese Zugentlastung dient hauptsächlich zu deren Montage auf Gewindenippeln und Gewindestutzen. Sofern Sie diese Zugentlastung an einer Einbaufassung verwenden möchten, benötigen Sie ein zusätzliches Gewinderöhrchen. Das macht Sinn, wenn Sie die Durchführung und Zuleitung zur Fassung durch Platten oder Bleche vornehmen möchten.
-
NICHT zur direkten Montage an Standardfassungen mit M10x1 .
- Farbe: weiss
- Kunststoff / Nylon
- Länge: 22mm
- Außendurchmesser: 16mm
- Durchgang: 6,9mm
-
Innengewinde: M10x1
Montagetipp: Die 3adrige textile Pendelleitung passt durch die Zugentlastung, wenn auch nur sehr knapp, indem Sie das Ende der Leitung mit einer Lage Isolierband oder Tesafilm straff umwickeln. So lässt sich das Kabel gut durch alle Lampendurchführungen fädeln.
Informationen zur Anwendung und Montage finden Sie im Reitertab "Montagehilfe"
Angaben zur Produktsicherheit
Herstellerinformationen:
Pinder
Hinweis:
Der Einsatz dieses Artikels hat nach den Vorschriften des VDE zu erfolgen! Konsultieren Sie im Zweifelsfall ihren Elektrofachmann.
Kabelzugentlastung
Zum Fädeln von Textilkabel, insbesondere von Leuchtenpendelleitung umwickeln Sie das Leitungsende straff mit einer dünnen Lage Isolierband. So geht es viel leichter! Für die Montage als Kabelzugentlastung an Geräten ist ein geräteseitiges Nippelgewinde erforderlich.
In Kombination mit Gewinderöhrchen kann diese Zugentlastung für Durchführungen und zum Fassungsanschluss verwendet werden. Wir bieten verschieden lange Gewinderöhrchen für die unterschiedlichsten Plattenstärken an.
Sie möchten eine Leuchte selbst bauen oder Ihren antiken Lüster rekonstruieren?
Unter den nachfolgenden Links haben wir viele nützliche Informationen zur Auswahl und Montage von Leuchten zusammengestellt
Leuchtenpendel "Hilfe"
Für die Auswahl des richtigen Textilkabels, zur Verwendung und zur Montage der Komponenten haben wir viele nützliche Informationen zusammengetragen:
Textilkabel "Hilfe"
