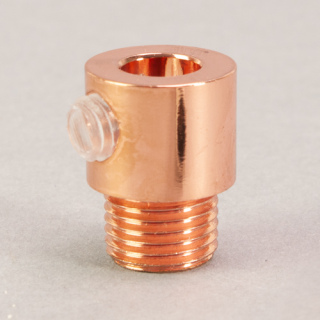

Metall-Zugentlastung mit Außengewinde für M10x1 kupfer

Artikelnummer: 100266-CU

zur DIREKTEN Montage an Standardfassungen mit M10x1 Gewindeanschluss
Kupfer, glänzend

Kategorie: Einschraub-Zugentlastung

Farbe

4,95 €

inkl. 19% USt. , zzgl. Versand (Maxibrief)

lieferbar

Lieferzeit innerhalb DE*: 1 - 4 Werktage



dekorative Metall-Zugentlastung mit Außengewinde M10x1, und seitlicher Madenschraube.
Diesem Artikel könnten Polier- und Schleifmittelrückstände anhaften. Insbesondere bei Verwendung von Textilkabel empfehlen wir eine gründliche Reinigung des Leitungsdurchgangs.

  • zur DIREKTEN Montage an Standardfassungen mit M10x1 Nippelgewinde.
  • Farbe: kupfer (verkupfert)
  • Material: Messing
  • Länge: 17mm
  • Außendurchmesser: 13mm
  • Durchgang: 6,6mm
  • Außengewinde: M10x1
  • Gewindelänge: 7mm

Montagetipp: Diese Zugentlastung ist für 3adrige Leuchtenpendelleitung extrem eng. Umwickeln Sie das Leitungsende straff mit einer Lage Isolierband. So lässt sich das Kabel besser fädeln. Geeigneter sind 2adrige Pendelleitungen oder 2 bzw. 3adrige Anschlussleitungen (bitte beachten Sie die Aussendurchmesser der Leitungen)

weitere Informationen zur Anwendung und Montage finden Sie im Reitertab "Montagehilfe"

Hinweis:
Der Einsatz dieses Artikels hat nach den Vorschriften des VDE zu erfolgen! Konsultieren Sie im Zweifelsfall ihren Elektrofachmann.

Gewinde / Rohr: M10x1 / 10er Rohr
Farbe: kupfer
kleinste Liefermenge:1,00 stk

Einschraub-Zugentlastung für Lampenfassungen

WICHTIG: Diesem Artikel könnten u.U. Polier- und Schleifmittlerückstände anhaften. Reinigen Sie die Zugentlastung Inwändig gründlich, insbesondere wenn Sie diese in Verbindung mit Textilkabel verwenden möchten.

Lösen Sie ggf. die kleine Schraube innen im Fassungsdeckel. Schrauben Sie die Zugentlastung ein und arrettieren Sie den Verdrehschutz wieder mit der kleinen Schraube.

In vielen Fällen empfiehlt es sich zuerst das Kabel durch die Zugentlastung zu fädeln. Anschließend werden die Leitungsadern freigelegt und erst danach die Zugentlastung in den Fassungsdeckel geschraubt. Zuletzt wird die seitliche Madenschraube angezogen.
Zum Fädeln von Textilkabel, insbesondere von Leuchtenpendelleitung umwickeln Sie das Leitungsende straff mit einer dünnen Lage Isolierband. So geht es viel leichter!

Für die Montage als Kabelzugentlastung an Geräten ist, sofern ein geräteseitiges Nippelgewinde nicht vorhanden ist, eine zusätzliche Mutter M10x1 erforderlich.

Sie möchten eine Leuchte selbst bauen oder Ihren antiken Lüster rekonstruieren?
Unter den nachfolgenden Links haben wir viele nützliche Informationen zur Auswahl und Montage von Leuchten zusammengestellt

Leuchtenpendel "Hilfe"

Für die Auswahl des richtigen Textilkabels, zur Verwendung und zur Montage der Komponenten haben wir viele nützliche Informationen zusammengetragen:

Textilkabel "Hilfe"
