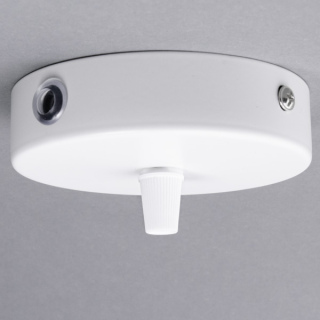

Runder Deckenauslass für Leuchten und Leuchtenpendel zur Aufputzmontage. Dieser Anschlussbaldachin besitzt 2 gegenüberliegende, seitliche Einführungen, insbesondere zur Weiterleitung von Anschlussleitungen in der Aufputzinstallation. Die Einspeisung und/oder Weiterleitung kann Unterputz als auch Aufputz erfolgen.
Tipp 1: Ohne Zugentlastung und in Kombination mit einem Stellring auch für 10er Rohrpendel geeignet . (*)
Tipp 2: Bei einseitiger Einspeisung kann das nicht verwendete Loch mittels Abschluss-Stopfen (nicht im Lieferumfang) in Kombination mit beiliegender Gummidurchführung verschlossen werden.
Tipp 3: ohne Gummidurchführung bedingt auch für textiles NYM-J geeignet (Durchmesser beachten)
- flacher Deckenbaldachin für Aufputzmontage
- Maße ca. D= 100mm, H=25mm
(H mit Zugentlastung 40mm)
- Farbe: weiss, außenlackiert
- 2 gegenüberliegende, seitliche Einführungen D= 10mm (*)
- Deckenbügel zur Befestigung mit Mittelloch zur Kabeleinführung
- Bügelbefestigung beidseitig am Deckel geschraubt.
- Befestigungslöcher D= 5mm, Abstand= ca. 70mm (Langlöcher)
- incl. 1x Kabelzugentlastung (²) + Mutter + Zahnscheibe zum Pendelauslass
- incl. 2x Gummidurchführung - Durchlass ca. 8mm für seitliche Ein-/Auslässe (*)
- incl. 2x Zweilochscheibe für Zugentlastung der Einspeiseleitung
- incl. 2x Befestigungsschrauben und Dübel
- ohne Anschlussklemmen
- CE
(*) Die Auslasslöcher lassen sich mit allen Einschraub-Zugentlastungen und Leuchtenzubehör 10mm/M10x1 kombinieren. Bei einseitiger oder deckenseitiger Einspeisung können die nicht verwendeten Löcher mittels Abschluss-Stopfen D10mm (nicht im Lieferumfang) verschlossen werden.
(²) Die Einführungen an den Zugentlastungen sind, insbesondere bei 3adrigen textilen Pendelleitungen, sehr eng. Das muss auch so sein, damit die Leitungen nicht versehentlich herausrutschen.
Montagetipp: umwickeln sie vor dem Einfädeln das Textilkabel am eine mit einer dünnen Lage Isolierband oder Tesafilm und formen sie damit eine Spitze. So lassen sich die textilen Leitungen gut durch die engen Löcher führen. (siehe auch "technische Hilfe")
