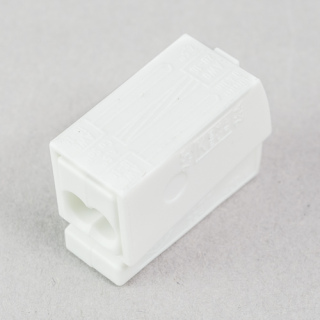

Die Leuchtenanschlussklemme von WAGO dient speziell zum elektrischen Anschluss von Decken- oder Wandleuchten. Durch den Federmechanismus ist es beispielsweise möglich eine Leuchte werkzeuglos anzuschließen oder abzunehmen. Dabei bleiben die zuführenden, u.U. stromführenden Leitungen stets vor Berührung geschützt. Sofern deckenseitig eine Weiterleitung zu anderen Leuchten vorgesehen ist, verbindet diese Klemme die Deckenader(*). Mit Alu-Kontaktpaste auch für Alu-Installationsleitung verwendbar.
Diese Wagoklemme ist ideal zum deckenseitigen Leuchtenanschluss.
- Ausführung: mit Weiterleitung
- 1polig *
- für Kupfer-Leitungen
- Installationsanschluss für 2 massive Leiter: 1,0-2,5mm²
- Leuchtenseitig für flexible Leiter: 1,0-2,5mm²
- Abisolierung der Leiter: max. 11mm
- Leuchtenseitige Leitung werkzeuglos lösbar
- Kunststoff
- Gesamtbelastung: 400V / 24A
- Dauerbetriebstemperatur: 105°C
- separate Prüföffnung
- Maße: H= 15mm, L=20mm, B= 8mm
- Typ: WAGO 224-122
* Die Klemme verbindet elektrische Leiter EINES Potentials. Sie benötigen deshalb für JEDE Ader eines Kabels EINE Wago-Klemme. Für 2adrige Leitungen also 2 Klemmen, für 3adrige Leitungen 3 Klemmen usw. . Die Ausführung "2fach, 3fach..." bezeichnet, wie viele Leuchten oder Leuchtenstränge maximal an der Klemme angeschlossen werden können. Als Regel gilt: Zuleitung (1) + n (Leuchtenabgänge). Am Deckenanschluss genügen daher meist zwei 2fache WAGO-Klemmen (mit Schutzleiter drei 2fache Klemmen)
| Produkteigenschaft |
Wert |
| Aderzahl/Poligkeit: |
1adrig / 1polig |
| Artikelgewicht: |
0,01 kg
|
| kleinste Liefermenge: |
1,00 stk
|
Hinweis:
Der Einsatz dieses Artikels hat nach den Vorschriften des VDE zu erfolgen! Konsultieren Sie im Zweifelsfall ihren Elektrofachmann.
