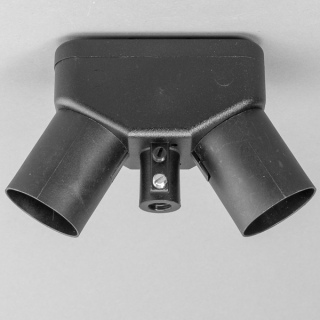

Die Kunststoff- Ampelfassung mit 2x Fassung E27 kann sowohl "hängend" als auch "stehend" montiert werden. Hierzu befindet sich an Ober- und Unterseite jeweils ein Nippelgewinde M10x1. In stehender Variante kann die Doppelfassung auf das Gewinde einer Tischleuchte oder Stehlampe geschraubt werden. Das obere Nippelgewinde dient zudem der weiteren Installation eines Lampenschirms.
Die Doppelfassung wird unverdrahtet und z.T. unmontiert geliefert. Somit bestehen verschiedene Optionen für diese Fassung.
Der Einbau eines Zugschalters ist möglich (siehe Bundlekauf). Dafür ist in der Armatur ein Einlegefach und Löcher für den Zugfaden vorbereitet. Der Zugschalter wird nur eingelegt.
Die Montage eines Lampenschirms mit "kleinem Loch" (10mm) ist zwischen Fassung und Kabelzugentlastung möglich
WICHTIG: Bei der frei hängenden Verwendung der Fassung ist in den meisten Fällen eine Kabel - zwingend erforderlich. Zur direkten Montage verwenden Sie eine Zugentlastung Ihrer Wahl mit Außengewinde.
Zum elektrischen Anschluss wird zusätzlich eine 2polige Lüsterklemme oder 2 Stück 2fach WAGO-Klemmen mit Hebel sowie kurze Leitungsstücken für Drahtbrücken (Draht-Set) benötigt.
- 2x Clip-
- 250V
- max. je 60 Watt oder LED
-
mit Snap-Montage
- Ausführung: Thermoplast
- Temperaturbeständigkeit bis 190°C
- Farbe: schwarz
-
M10x1, Innengewinde (oben und unten)
- Maße ca.: Gesamthöhe ca 83mm, Länge ca 135mm, Tiefe ca 44mm (*)
- Glattmantel
- Klemmung: Kunststoff 2pol. mit Federzugklemme(²)
- zur stehenden oder hängenden Montage
- unverdrahtet, unmontiert
- optionaler Zugschaltereinbau möglich (nicht im Lieferumfang - siehe Bundlekauf)
- Lieferung ohne Kabel-Zugentlastung!
.
(*) beim Einbau auf zusätzliche Ausladung des verwendeten Leuchtmittels achten.
(²) Draht (eindrähtig massiv 0,5-0,75mm²) empfehlenswert. Bei Verwendung von mehrdrähtiger Litze muss zur Einführung mittels kleinem Schraubendreher die Federzugklemme vorsichtig geöffnet werden. Hierzu befindet sich ein Schlitz neben den Einführungslöchern. Dieser dient ebenso zum lösen der elektrischen Anschlüsse.
Hinweis: Wir beziehen diesen Artikel von unterschiedlichen Anbietern und Herstellern, weshalb geringfügige optische Unterschiede zwischen einzelnen Lieferungen entstehen können. Bei Montage unter Lampenschirmen ist dies nicht von Bedeutung. Die Funktionsweise ist davon nicht beeinträchtigt.
Angaben zur Produktsicherheit
Herstellerinformationen:
Bendler
| Produkteigenschaft |
Wert |
| Fassung/Sockel: |
E27 |
| Farbe: |
schwarz |
| Gewinde / Rohr: |
M10x1 / 10er Rohr |
| Artikelgewicht: |
0,09 kg
|
| kleinste Liefermenge: |
1,00 stk
|
Hinweis:
Der Einsatz dieses Artikels hat nach den Vorschriften des VDE zu erfolgen! Konsultieren Sie im Zweifelsfall ihren Elektrofachmann.
