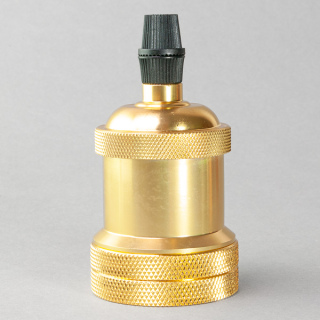

Die dekorative Retrofassung dient hauptsächlich der Lichtgestaltung mit frei strahlenden E27 Leuchtmitteln im Sichtbereich. Für diesen Zweck wirkt die Fassung größer als eine Standard-Lampenfassung und passt daher besonders zu Deko-Leuchtmitteln.
Die Fassung besteht aus einer Aluminium-Fassungshülse sowie einer Iso-Fassung, welche mittels Gewinderöhrchen an der Hülse und Kabelzugentlastung befestigt ist.
Als Komplettfassung kann sie direkt und ohne weitere Teile direkt an der Leitung montiert werden.
Das M10x1 Nippelgewinde der Fassungshülse ermöglicht weitere Befestigungsmöglichkeiten in Kombination mit Standard-Leuchtenteilen.
Montagehinweis: Fassung und Hülse sind mittels M10x1 Gewinderöhrchen geschraubt verbunden, nicht gesteckt! Durchgang max. 7mm. Für textile Anschlussleitung (siehe Leitungsdurchmesser) geeignet. (Für textile Leuchtenpendelleitung eher ungeeignet!)
- Alu-Retrofassung E27 Messing matt
- mehrteilige
- 250V / 4A
- Maße ca.: D= 49mm, L=70mm (+Zugentlastung 23mm)
- für schraubbare Leuchtmittel mit E27 Sockel mit Energieeffizienzklasse A-G
- für Anschlussleitung Dmax.: 7mm
- incl. E27 Iso-Einweg-Clipfassung, schutzisoliert (*)
- Temperaturbeständig bis 180°C
- Integrierte 2pol. Steckklemme
-
M10x1
- Farbe: schwarz
- Fassungshülse
- Material: Aluminium
- Farbe: Messing matt / Gold matt
- 2 gerändelte Deko-Schraubringe(²)
- Nippel-Innengewinde M10x1
- incl. Gewinderöhrchen M10x1
- incl. schwarze Kunststoff-Kabelzugentlastung mit IG (³)
- Leitungsdurchgang max. 7mm
- CE
(*) Optional auch E27 Iso-Fassung, schwarz mit Schraubklemmen
Diese Fassung verfügt über eine Sicherheits-. Gewaltsames Öffnen führt zur Zerstörung der Fassung.
(²) Zwischen die Schraubringe bzw. durch entfernen eines Ringes kann u.U. ein Lampenschirm mit Lochdurchmesser ca. 42mm und bis zu einer Materialstärke von ca.8mm eingeschraubt werden.
(³) Sofern Sie die Zugentlastung durch eine andersfarbige Variante aus Kunststoff oder Metall ersetzen möchten, bestellen Sie hierzu eine Zugentlastung mit INNEN-Gewinde.
Angaben zur Produktsicherheit
Herstellerinformationen:
Bendler
Hinweis:
Der Einsatz dieses Artikels hat nach den Vorschriften des VDE zu erfolgen! Konsultieren Sie im Zweifelsfall ihren Elektrofachmann.
