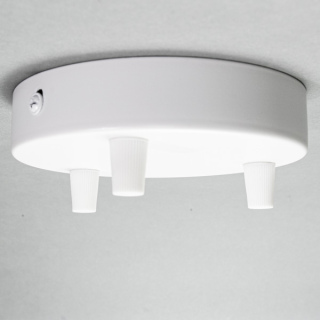

Deckenauslass mit 3 Auslasslöchern zum Anschluss von Pendelleuchten. Der Baldachin wird mit einem Deckenbügel befestigt. Über Klemmnippel wird die Zugentlastung der Lampenleitung realisiert. Diese können bei Bedarf durch andersfarbige Zugentlastungen ersetzt werden. Auch die Montage von Leuchtenrohren ist an diesem Baldachin möglich.
Montagetipp: Sofern anstatt eines Deckenauslasses eine seitliche Leitungseinführung (Aufputzinstallation) erforderlich ist, stellt das Einbohren seitlicher Einführungen möglich. In diesem Fall benötigen Sie weitere Einschraub-Zugentlastungen
- Maße ca. D= 120mm, H=25mm (H mit Zugentlastung 45mm)
- 3 Auslasslöcher D= 10mm im Winkel von 45°, Distanz 78mm
- Leitungsdurchgang Zugentlastung: 6,7mm
- Deckenbügel mit Langlöchern zur Befestigung incl. Schutzleiteranschluss
- Deckelbefestigung: geschraubt
- Befestigungslöcher Abstand 6,3 bis 10mm möglich
- Lieferumfang: Beipack mit Dübel, Befestigungsschrauben und 3x Klemmnippel, Deckel und Deckenbügel
- Farbe: weiss, außenlackiert
Montagehinweis: Die Einführungen an den Zugentlastungen sind, insbesondere bei 3adrigen textilen Pendelleitungen, sehr eng, was auch sein muss, damit die Leitungen nicht herausrutschen. Umwickeln sie die Enden der Leitungen straff mit einer Lage Isolierband. So lassen sich die Leitungen gut fädeln.
| Produkteigenschaft |
Wert |
| Farbe: |
weiß |
| Material (Optik): |
Metall |
| Artikelgewicht: |
0,16 kg
|
| kleinste Liefermenge: |
1,00 stk
|
Angaben zur Produktsicherheit
Herstellerinformationen:
Merlotti S.a.s.
, ,
Hinweis:
Der Einsatz dieses Artikels hat nach den Vorschriften des VDE zu erfolgen! Konsultieren Sie im Zweifelsfall ihren Elektrofachmann.
